浅谈南阳市骨科医院新院门诊病房综合楼结构设计(上)

来源:www.sdjzsj5y.com 关键字: 医院设计 医院建筑设计 医院规划设计 绿色医院设计 发布时间:2017-03-14

(山东省建筑设计研究院,济南250001

1.工程概况

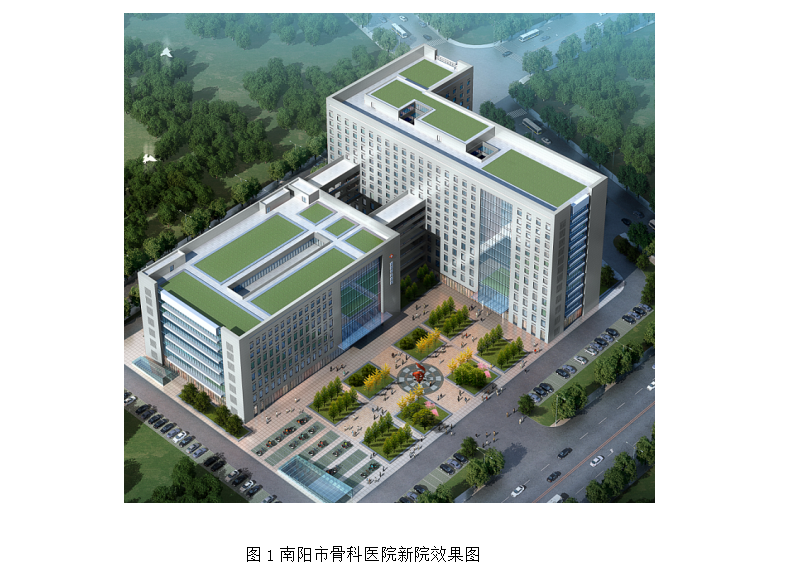

本工程为河南省南阳市骨科医院新院工程,包括病房楼、门诊医技综合楼,效果图如图1所示。位于南阳市独山大道和信臣路交叉口西北角魏营村八组。该场地位于南阳市中心城区白河右岸Ⅱ级阶地,地貌形态单一,大部分地带地势相对平整,高低起伏不大。工程总建筑面积93838.66平方米。


本工程病房楼地上十二层,地下二层,建筑结构高度为45.80m;门诊医技综合楼地上七层,地下二层,建筑结构高度为29.95m。病房楼与门诊医技综合楼在地上部分采用连廊连接。地下二层层高为5.5m, 地下一层层高为5.1m,病房楼一层层高4.5m,二~四层层高3.9m,五层层高4.2m,六层以上层高3.6m;门诊医技综合楼一层层高4.5m,二~四层层高3.9m,五层以上层高4.2m。结构平面布置如图2所示。

2.地基基础

2.1地质条件

该场地位于南阳市中心城区白河右岸Ⅱ级阶地,地貌形态单一,大部分地带地势相对平整,高低起伏不大。

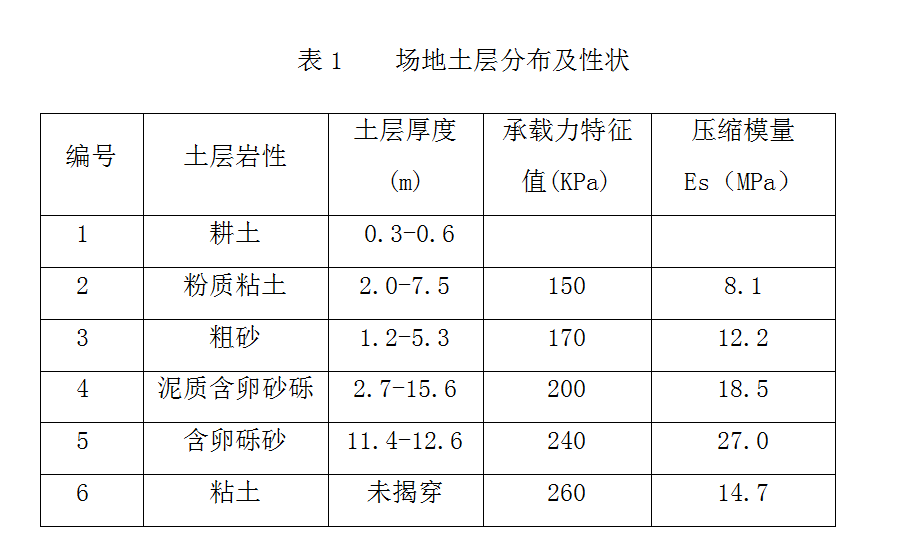

拟建场区经钻探揭露的地层由第四纪晚更新、中更新冲洪积物组成,场区地层自上而下可分为6层,分述见表1。

2.2基础设计

本工程病房楼主楼采用筏形基础,主楼筏板1200mm厚,基础底板底标高除注明外均为-12.300m。纯两层地下部分采用柱下独立柱基加防水板,板厚400mm,基础底板底标高除注明外为-12.30mm。基础以第4层泥质含卵砾砂层为持力层,承载力特征值为200Kpa。

本工程门诊医技综合楼采用柱下独立基础加防水底板,防水底板板厚400mm,板底标高为-12.30m, 基础底标高除注明外均为-12.30m。基础以第4层泥质含卵砾砂为持力层,承载力特征值为200Kpa。
